電伴熱帶控制箱說明書

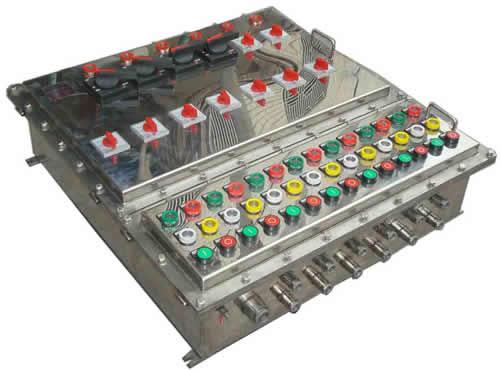

電伴熱數顯控制箱是專為電伴熱、電加熱器、電加熱棒、鐵路道岔融雪電加熱系統等各種電熱系統而設計、制造的控溫配套設備。箱柜體結構簡單、合理通用，現場安裝方便。其采用單元集裝制方式，對應的一套加熱系統由一個控制單元完成控制；各控制單元設有溫度顯示、調節、檢測和主電路的控制和過載/漏電保護。

中睿電氣實用新型電伴熱數顯控制箱用于管道或容器電加熱方式，主要應用場所有建筑消防給排水管道、污水處理、石油石化、鋼鐵水泥、制藥化工、電力環保各類管道或容器中的伴熱保溫的電氣控制和溫度調節。該電伴熱控制箱能夠自動控制該介質維持一定的溫度。

電伴熱帶控制箱說明書

（1）測量值顯示窗 （2）設定值顯示窗 （3）報警2指示燈（4）報警1指示燈（5）設定鍵和保存鍵（6）移位鍵（設定某個數值時）（7）減數鍵（增減數字）（8）加數鍵（增減數字） （9）電源指示燈 （10）運行指示燈

儀表面板說明：　　

長按住設定鍵5秒，則進入?yún)?shù)設定狀態。上排顯示提示符，下排顯示參數值。參數設定完畢后，按住設定鍵5秒退出設定狀態。

操作方法：

將箱內總開關打開后，在面板上切入自動狀態，按以上儀表的操作要求設置所需溫度，一般調試時可根據現場氣象溫度另加5℃以上，即可進入運行加熱狀態。通常加5.6℃左右，電伴熱加熱10分鐘左右就能實現加熱效果。平時設置溫度保持在6℃即可。進行本設置完成后，就表示1℃進入加熱預備儲存熱能，達到6℃時就停止加熱。

技術要求：

1.電伴熱材料的應用須符合電氣規范要求。

2.電伴熱防凍智能防凍控制技術要符合熱工設計。

3.電伴熱控制和配電須有溫度調節、漏電保護、接地保護、過流過壓保護。

4.確保電伴熱冬季處于運行待命狀態、運行結束后確保系統運行關閉。

儀表技術指標：

傳感器： 配用傳感器

分度號及大測量范圍：ZH-1 (-200~+600)℃

測量誤差：±1.0 % F·S±1b二檔 　

輸出類型：觸點開關式

工作電源：（187~242）VAC/（50±2）Hz，功耗<5W

工作環境：溫度（0~50）℃，相對濕度≤85%RH

輸出：PID調節，溫差內置5℃溫差
